2BW系列水(液)环式真空泵/压缩机闭路循环系统
电话：
产品详情：
概述
水环真空泵因其工作原理及结构上的特点使其在化工、制药等行业午到了广泛的应用。
在正常的应用中，水环真空泵的工作液多采用直排方式，如图1所示：
♦水环真空泵排出的水进入大的循环水池或直接排走。
这种供水及排水方式连接方便，使用简单，在实际应用中被较多地采用。
♦但是如果被抽除的介质中含有有机溶剂、有毒物质等时，按图I所示的使用方法存在以下缺点：
1、因水环泵在抽除气体时，被抽气体与工作液混合，排水□排出的水中会含有部分有机溶剂、有毒物质，因水的排放量大，水的排放对环保造成了很大压力。
2、含有有机溶剂、有毒物质的水会释放出有害气体，加重了对环境的污染。
3、被抽除的有机溶剂不易回收而被浪费掉。
♦鉴于以上问题，越来越多的化工、制药企业采用了水环式真空泵闭路循环系统。
◊水坏式真空泵闭路循坏系统主要特点如下：
1、机组作为成套设备供货，包括气液分离器、换热器、机架、内部管线等附件，更利于用户的安装，可大大缩短用户的安装周期。
2、工作液可采用水或各种化工溶剂等循环使用，大大减小了化工行业对环境的污染。
3、如采用所抽除介质作为工作液时，可回收所抽除的介质。
4、2BW系列闭环系统需根据用户的入口条件、冷却水的条件、排气口的条件等进行设计，属于非标产品。
◊工作原理：

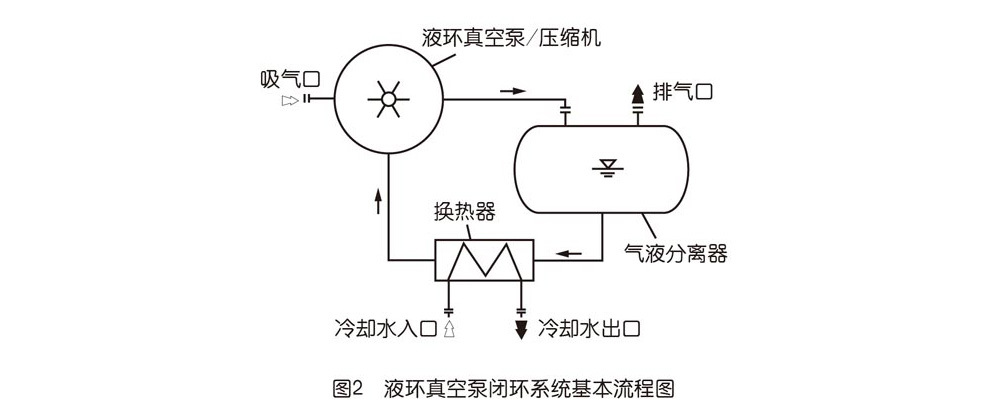

最基本的2BW系列液环真空泵/压缩机闭路循环系统如图2:
被抽气体从吸气口进入液环真空泵/压缩机，经液环真空泵/压缩机压缩后与部分工作液一起进入气液分离器，在气液分离器内气液两相得到分离，气体从排气口排出，工作液经换热器被液环泵/压缩机吸入进行循环使用。
液环泵在工作过程中会产生热量，主要热量包括 ：真空泵/压缩机的无效功率;吸入气体温度较高带来的热量;吸入气体含有可凝性气体在压缩过程中释放出相变热。换热器的主要作用是通过冷却水冷却工作液，使工作液温度保持在合理的范围之内。
◊ 设备组成：液环真空泵/压缩机闭路循环系统主要部件包括：
♦液环真空泵/压缩机
♦气液分离器
♦换热器
♦共用底盘
♦内部管线
◊在使用中可根据实际情况安装以下附件：
1、吸气口真空止回阀。为防止真空泵/压缩机停机时返流，一般需在泵的入口处安装真空止回阀或气动阀门等。
2、吸气口真空表或压力传感器。为便于观察泵吸气口的压力，可在泵吸气口安装真空表。如需根据吸入压力进行控制动作，应在泵吸气口安装压力传感器。
3、吸气口过滤器。如系统及管路中可能会有异物进入泵内，应在泵吸气□安装过滤器或滤网。
4、分离器溢流口。可将多余的工作液从气液分离器中排出。
5、分离器补液口。如工作液不足时可从补液口适当补充工作液。
6、分离器液位计。可观察分离器内的液位，如需液位自动控制，则应安装带信号输出的液位计、自动溢流或补液装置。
7、分离器压力表。如分离器内可能会产生压力，应在分离器上安装压力表。
8、温度计。如需观察工作液入口温度，应在工作液管路中安装温度计。
9、工作液增压泵。如泵的工作液供应不足或工作管路阻力较大时可安装工作液增压泵。
10、工作液控制阀门。如工作液供应可能会过大时应在工作液管路中安装控制阀门a
11、汽蚀保护管路。如真空泵的吸入压力接近工作液的饱和蒸汽压，应在真空泵与分离器之间安装汽蚀保护管路
12、如作为压缩机使用时，应在压缩机的吸排气管路之间安装平衡管路及相应阀门附件。
13、吸气管路、排气管路、工作液管路截止阀。如液环真空泵，压缩机设计为多台泵并行使用，共用分离器时，应在吸气管路、排气管路、工作液管路安装截止阀。
14、排气冷凝器。如需对排气口可凝性气体进行捕集或回收，可在气液分离器排气口安装冷凝器。
15、如有其他特殊要求时，可安装相应附件。
◊基本型式：
1、工作液采用水或其它液体，被抽介质不回收。
流程图如图2
2、工作液采用被抽介质，排气口增加排气冷凝器。
流程图如图3
我们已成功地应用了甲醇、乙醇、乙二醇、甲苯、二甲苯、丙酮、丙烯腈、二氮甲烷、氯仿、四氮化碳等溶剂作为液环真空泵的工作液。
◊设备选型注意事顶：
因液环真空泵/压缩机的选型需根据详细的工况条件进行计算，如需我公司进行设计选型，请务必提供详细的工况条件。
